無錫鏈式鬥提機結構圖生產廠家定製技術分享
鬥式提升機主要由牽引件、滾筒(或鏈輪)張緊裝置、加料和卸料裝置、驅動裝置和料鬥等組成。在牽引件上裝置著一連串的小鬥(稱料鬥),隨牽引件向上移動,達到頂端後翻轉,將物料卸出。料鬥常以背部(後壁)固接在牽引帶或鏈條上,雙鏈式鬥式提升機有時也以料鬥的側壁固接在鏈條上。

傾斜鬥式提升機為了改變物料升送的高度,適應不同生產情況的需要,料鬥槽中部有一可拆段,使提升機可以伸長也可以縮短。支架也是可以伸縮的,用螺釘固定。支架有垂直的和傾斜的,傾斜支架固定在槽體中部。有時為了移動方便,機架裝在活動輪子上。

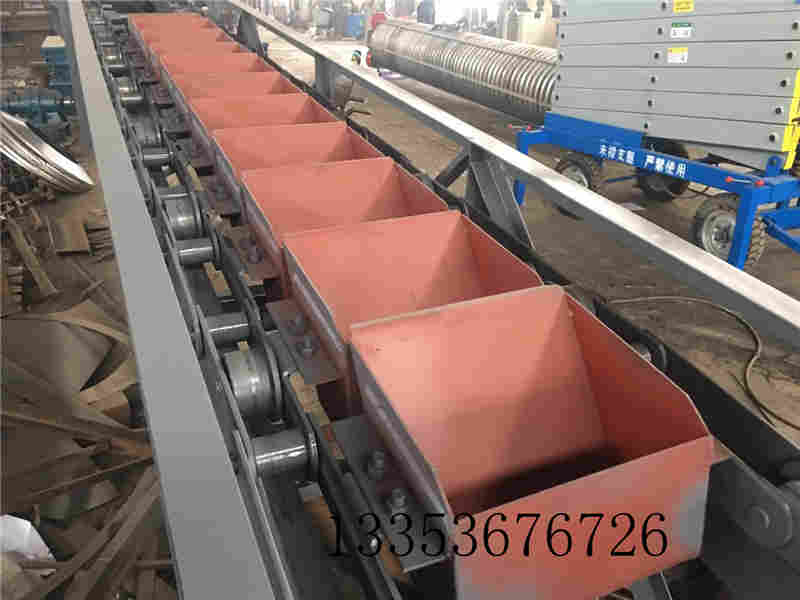

傾斜鬥式提升機
垂直鬥式提升機主要由料鬥、牽引帶(或鏈)、驅動裝置機殼和進、卸料口組成。工作時被輸送物料由進料口均勻喂入,在驅動滾筒的帶動下,固定在輸送帶上的料鬥刮起物料後隨輸送帶一起上升,當上升至頂部驅動滾簡的上方時,料鬥始翻轉,在離心力或重力的作用下,物料從卸料口卸出,送入下道工序。

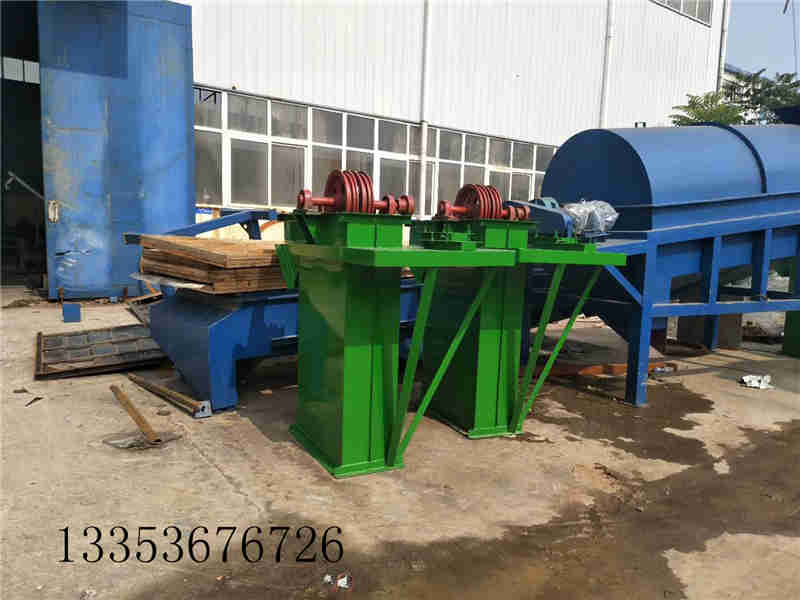

垂直式提升機
鬥式提升機的主要構件有料鬥和牽引件。料鬥是提升機的盛料構件，根據運送物料的性質和提升機的結構特點，料鬥可分為三種不同的形式，即圓柱形底的深鬥、淺鬥及尖角形鬥。鬥式提升機的牽引件可用膠帶和鏈條兩種，膠帶和帶式輸送機的相同。料鬥用特種頭部的螺釘和彈性墊片固接在牽引帶上，帶寬比料鬥的寬度大35~40mm。

垂直式提升機

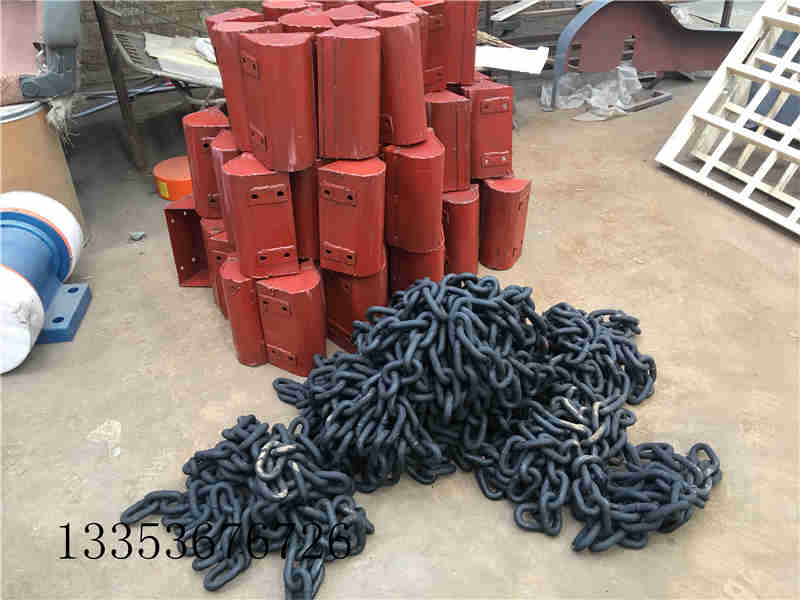

鏈條常用套筒鏈或套筒滾子鏈。當料鬥的寬度較小(160~250mm)時,用一根鏈條固接在料鬥的後壁上;料鬥的寬度大時，用兩條鏈條固接在料鬥兩邊的側板上，即借助於角鋼把料鬥的側邊和外鏈板相連。牽引件的選擇,取決於提升機的生產率、升送高度和物料的特性。用膠帶作牽引件主要用於中小生產能力的工廠及中等提升高度，適合於體積和密度小的粉狀、小顆粒等物料的輸送。用鏈條作牽引件則適合於大生產率及升送高度大和較重物料的輸送。

河南奧創鏈鬥式提升機結構圖紙繪畫、價格計算、廠家真機圖片展示，及到廠實地考察接待，歡迎實地考察！
