NSE係列高速板鏈鬥式提升結構：
   NSE板鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
   運行部件--由料鬥和套筒滾子鏈組成。
   驅動裝置--由驅動平台、驅動組合、傳動鏈組成。驅動組合分為兩種：
   ①鏈傳動：通常由ZSY硬齒麵減速機(或JZQ減速機)、YOX液力偶合器、Y係列電機、XWD減速機、電磁離合器(或手動離合器)組成；
   ②直聯：采用直交軸硬齒麵減速機與提升機主軸直聯，Y係列電機與減速機之間#用偶合器(聯軸器)聯接。
   驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
   左裝：為人麵對進料口，驅動裝置組合在左側。
   右裝：為人麵對進料口，驅動裝置組合在右側。

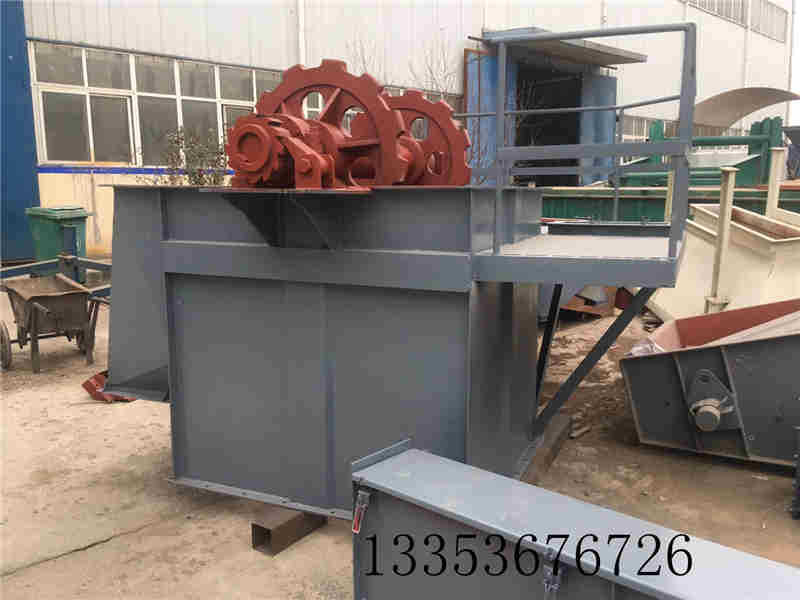

   上部裝置--有上部機殼、上罩、卸料口(裝有防回料板)、頭軸裝配、逆止器等部件。
   中部機殼--分為與上部裝置聯接的帶支撐中間節、帶檢視門中間節、標準中間節（均為 3.0米高）和非標準中間節。
   下部裝置--包括下部機殼、進料口、尾軸裝配、張緊裝置，並有旋轉探測儀、料位開關供選配。

NSE係列高速板鏈鬥式提升機外形結構示意圖：
